Perno prisionero de la mampostería seca y rollo de la pista que forma la máquina/el rollo que forman el equipo para la pista de acero ligera
Datos del producto:
Lugar de origen: | China |
Nombre de la marca: | bluesteel |
Certificación: | ce |
Número de modelo: | BL |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 |
---|---|
Precio: | negotiable |
Detalles de empaquetado: | caja de madera del partsin de repuesto, la otra cubierta de la película plástica |
Tiempo de entrega: | 45 días |
Condiciones de pago: | T / T o L / C |
Capacidad de la fuente: | 50sets /month |
Información detallada |
|||
Gama del grueso: | 0.3-0.7m m | Tensión material: | 235MPa 345MPa y 550MPa. |
---|---|---|---|
Material del rodillo: | No.45steel | Sistema: | El PLC controla el sistema automático |
Marca de la máquina: | acero azul | Diámetro del eje: | 70m m (como su dibujo del perfil) |
Uso: | Estructura de acero | Estación del rodillo: | como su dibujo |
Estructura de la máquina: | estructura de la placa de acero |
Descripción de producto

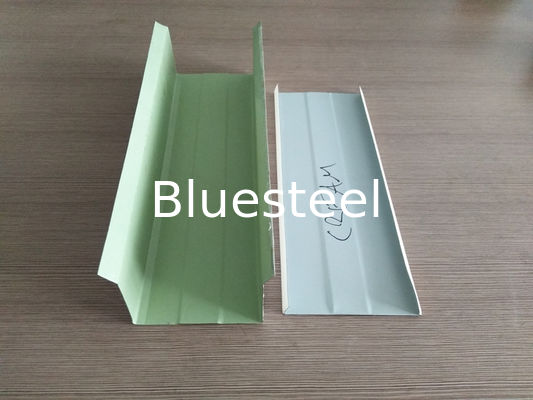

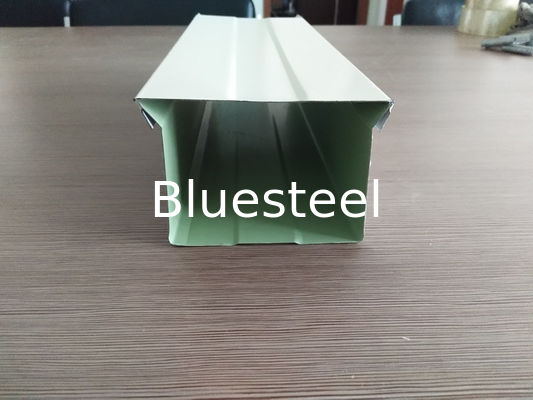

Perno prisionero de la mampostería seca y rollo de la pista que forma la máquina/el rollo que forman el equipo para la pista de acero ligera
Perno prisionero de la mampostería seca y rollo de la pista que forma la máquina/el rollo que forman el equipo para la pista de acero ligera
5. Especificación de componentes
(1) O.N.U-mecanismo de botes giratorios manual 3T
- Adopte el sistema hydráulico automático para ampliarse
- Anchura de la alimentación: 350m m
- Capacidad: 3 toneladas
- Límite de ampliar el &fight: 380mm-520m m
- Modo de ampliar el &fight: interno amplíe el &fight por el manual
- Manera de alimentación: manual

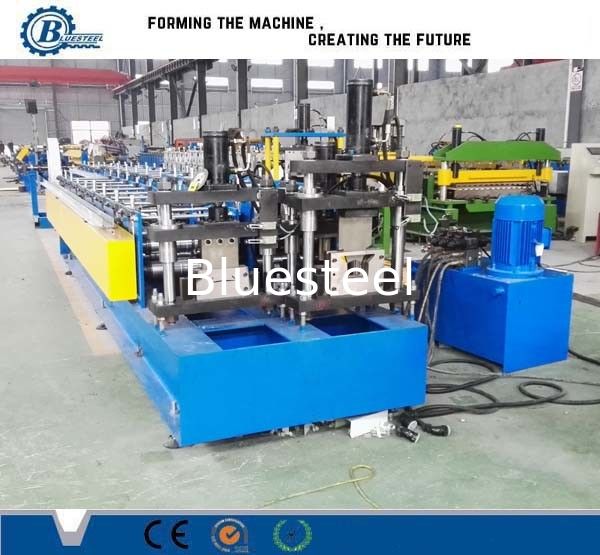

(2) rollo principal que forma la máquina
- Material del rodillo: El cromo ASTM1045 plateó la superficie con cromo
- Diámetro del eje: material de ¢56mm: SAE1045 con el amortiguamiento y el temple
(3) estructura de la máquina
- Marco principal por la soldadura del haz 350H
- Estructura de la máquina: corte del Alambre-electrodo
(4) sistema del corte de la pista
- La máquina adopta el sistema del corte de la pista, directo
- Cortar poder por hidráulico, 7.5KW
- Corte por el motor servo, poder de la pista en 3.0KW
- El cortar después de formar: Corte la hoja después del rollo que forma a la longitud requerida
- Cortar el movimiento: La máquina principal es directa al cortar
- Material de la cuchilla: Cr12 con el tratamiento térmico 58-60°
(5) gabinete de control informático
- Ajuste programable de la longitud y de la cantidad del perfil
- Lengua del sistema operativo: Inglés y chino
- Ordenador usado para controlar longitud y cantidad. La máquina cortará automáticamente a la longitud y parar cuando sea necesario cantidad se alcanza
- PLC: Panasonic o customerization
Datos técnicos de los remaches metálicos y del rollo de la pista que forman la máquina
Material conveniente |
hoja de acero del color; 0.3-07m m, |
Velocidad de trabajo |
about10-25m/min |
tensión |
235MPa, 345MPa, 550MPa. |
Poder |
Poder del motor principal: 5,5 kilovatios (dependa de diseño final) |
Poder hidráulico de la estación: 4Kw (dependa de diseño final) |
|
Material de formar los rodillos |
Acero No.45, plateado con cromo en superficie. |
El material del cortador, presionando muere |
El acero del molde Cr12 con apaga el tratamiento, HRC58-60 |
Material del eje |
45# de alta calidad de acero, el moler de la amoladora del rodillo. |
Diámetro del eje |
72m m |
Sistema que controla |
PLC de Mitsubishi y convertidor |
Peso total de la máquina |
Sobre 9500KGS |
El tamaño de la máquina |
sobre 18m×1.8m× los 1.5m (dependa de diseño final) |
Disposición general de la máquina
Desenrollamiento de la hoja ---- Guía de la hoja ----- Formación del rollo ---- corte del poste ---- Los paneles a
Nuestro rollo que forma las ventajas de la máquina
1. rodillo antioxidante: Máquina del CNC equipada, plateado con el cromo duro .to de 0.05m m para proteger shiniing superficial y fuerte
2. tratamiento térmico: Tratamiento térmico para que marco de corte quite la tensión de acero, para evitar dureza de deformation.and 60 grados.
3. cuchilla de cortador: Acero del molde Cr12 con el tratamiento apagado, tiempo de la larga vida.
4. alta precisión: los ejes para los rodillos son equipados por la máquina de pulir. Los rodillos son CNC procesados para asegurar funcionamiento de la precisión.
PLC de 5 .automatic: PLC introducido de Mitsubishi con la pantalla táctil, inversor, transformador.
6. sistema de conducción potente: tren grande de la pulgada, o sistema de conducción de la caja de engranajes.
6. servicios excelentes: El técnico puede ser enviado a su fábrica para instalar la máquina y para entrenar a sus trabajadores. Servicios de Lifttime para nuestras máquinas.
Después de servicio
a. Una garantía del año para la máquina entera.
b. 24 horas de soporte técnico el correo electrónico o llamando
c. Si hay cualquier problema encontrado de la máquina, la repararemos gratis en un año.
producir proceso:
Podemos también modificar los productos para requisitos particulares según requisitos de s del cliente los ‘
